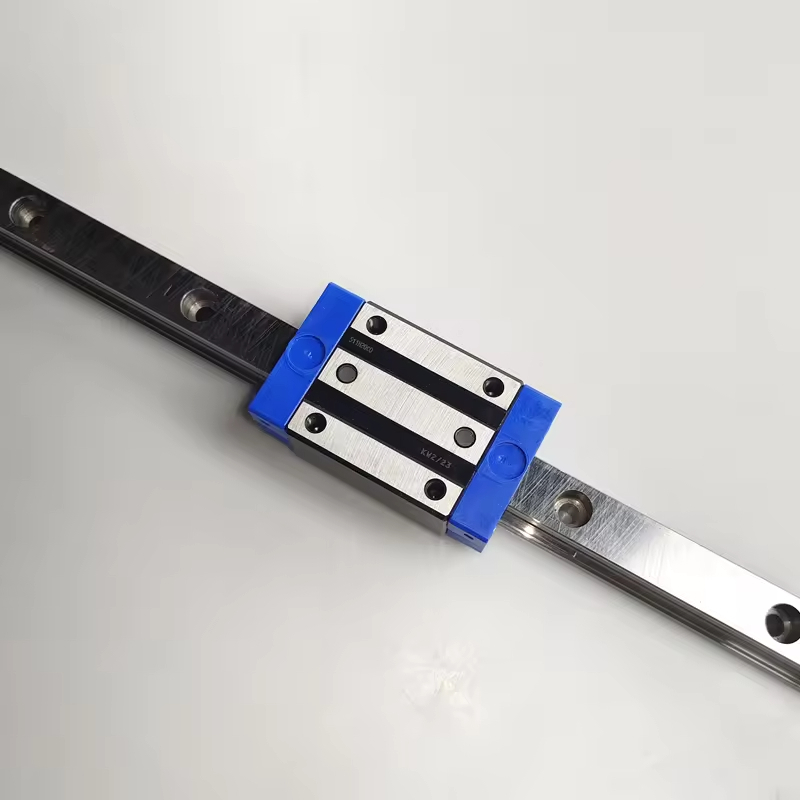

Chariot de guidage linéaire Thomson 511H20C0 Série 500 Bloc étroit Guide linéaire à bloc étroit de haute précision
| Modèle | 511H20C0 |
| Série | Série Thomson 500 |
| Style de bloc | Bloc étroit (style C) |
| Taille du rail | 20 mm nominal |
| Largeur du chariot | 44 mm |
| Hauteur du chariot | 25,5 mm |
| Hauteur totale (glissière + rail) | 30 mm |
| Longueur du chariot | 71,5 mm |
| Classe de précision | Haute qualité |
| Précharge | Jeu (sans précharge) |
| Capacité de charge dynamique | ~14 400 N (pour 50 km) |
| Charge statique nominale | ~31 400 N |
| Limitation de vitesse | Jusqu'à 5 m/s |
| Température de fonctionnement | –40 °C à +80 °C |
| Matériel | Alliage d'acier (chemins de transport et de recirculation) |
| Joints / Racleurs | Joints d'extrémité améliorés pour la protection contre les contaminants |
Détails du produit
Le Thomson 511H20C0 est un chariot à billes à rail profilé de la série 500 (bloc de roulement) conçu pour fournir un mouvement linéaire fluide et précis dans les applications exigeantes.
Ce chariot de type bloc étroit fonctionne avec des rails profilés de 20 mm et offre une précharge de jeu (c'est-à-dire un jeu nominal sans précharge initiale) pour un mouvement à usage général.
Avec des chemins de recirculation rectifiés avec précision, des joints à faible traînée et une géométrie optimisée pour un mouvement fluide, il garantit des performances stables et silencieuses sur une large gamme de vitesses et de conditions de fonctionnement.
Fonctionnalité phare
Les chariots améliorés de la série 500 de Thomson intègrent des interfaces de surface améliorées entre l'acier et le plastique dans les zones de circulation des billes et offrent une meilleure protection contre les contaminants grâce à des joints d'extrémité robustes.
⚙️ Principales caractéristiques
-
Série 500, style bloc étroit : empreinte compacte avec capacité de charge robuste.
-
Précharge de jeu (C0) : Configuration standard pour un mouvement fluide avec un frottement interne minimal.
-
Capacités de charge élevées : capacités de charge dynamiques et statiques adaptées aux systèmes de mouvement exigeants.
-
Joints améliorés et conception de recirculation : les joints d'extrémité améliorés offrent une meilleure protection contre les contaminants ; les chemins de circulation moulés minimisent la traînée.
-
Interchangeable avec la série 500 précédente : la nouvelle conception est rétrocompatible avec les chariots et rails de la série Thomson 500 antérieure.
-
Large plage de températures de fonctionnement : convient aux conditions industrielles typiques de -40 °C à +80 °C.
-
Géométrie optimisée pour un fonctionnement silencieux et fluide : traînée et vibrations réduites pendant le déplacement.
Paramètres du produit
Applications
Le Thomson 511H20C0 est idéal pour une variété de systèmes de mouvement linéaire de précision, notamment :
Machines CNC (tables, axes, ponts)
Équipements d'automatisation industrielle et systèmes robotisés
Platines linéaires pour le positionnement et l'inspection
Systèmes de manutention et de transport de matériaux
Machines d'emballage / de prélèvement et de placement
Équipement d'impression et de numérisation
Toute plate-forme de contrôle de mouvement nécessitant un chariot compact mais performant
